额定电流 AC/DC 500A

带宽 100kHz

电流传输比 4mV/A

CTB500电流探头是一款能够同时测量直流和交流的电流探头。是用于500A以下的AC/DC电流的可打开/关闭的夹钳型电流传感器。其特点包括：高精度，典型值0.3%；良好的频率特性和温度特性；带宽高达100kHz。该产品需要配合CTB104(四通道传感器单元)使用，主要用于高精度的电流测量，配合功率分析仪使用，实现功率分析。

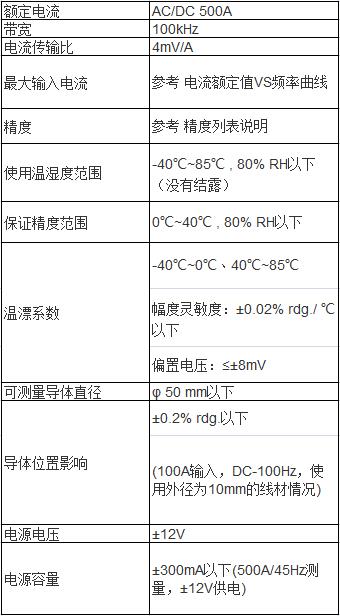

1、产品电气规格

（1）f.s.最大显示值或刻度长度(表示额定初级电流量程)

（2）rdg.读取值(表示当前正在测量的值以及测量仪器当前指示的值)

（3）输入正选波﹑导体中心位置﹑CTB104组合﹑不包括各种影响

（4）输入电阻为1MΩ以上的测量仪器

（5）测量前请正确消磁调零

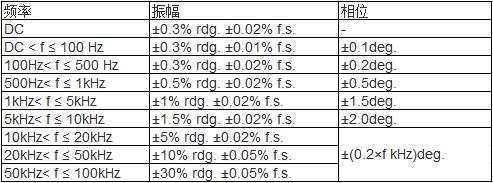

精度列表说明：

配件-传感器单元CTB104

消磁调零功能 4通道独立控制

信号输出接口 BNC(4通道独立输出)

输入电压范围 90~264VAC

频率 47~63Hz
