型号：DPO7000SX系列类别： 示波器品牌： 美国泰克

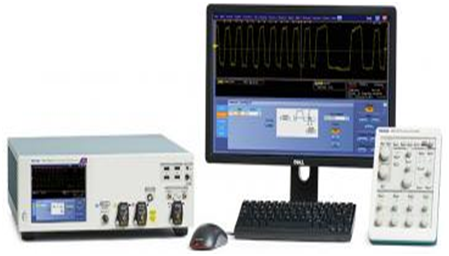

DPO70000SX ATI 高性能示波器可提供准确的高速信号行为捕获，以证明、验证和检定您的下一代设计。 捕获可达 70 GHz 具有低噪声和高保真度的信号，从而确保准确地测量您的信号的真实特征。
ATI 技术处于信号保真度的前沿，可最大限度地减少噪声，为下一代设计提供准确的测量结果。
特点
低噪声 ATI 结构
高性能触发系统可隔离信号缺陷
严格的定时精度
精确的时基精度
通道间时滞/定时
多台设备系统定时精度和稳定性
使用 DPO7OE1 光探头 进行低噪声光测量

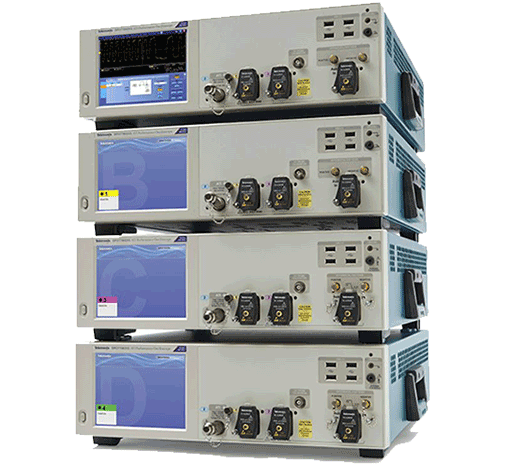

创新 UltraSync 架构可提供配置灵活性，让您轻松添加采集通道并保持通道间定时精度。
具备扩展空间提高示波器可扩展性
特点
单独部署设备
轻松聚合为一个多台设备系统
快速重新配置系统
使用 DPO7OE1/DPO7OE2 探头 配置多达 16 个同步光采集通道

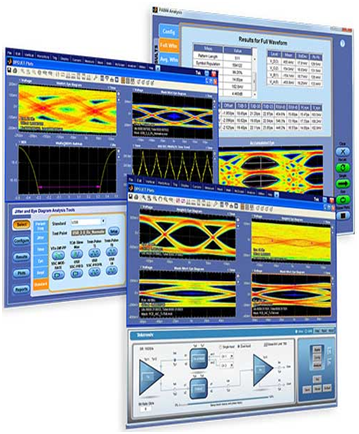

DPO70000SX 的应用支持包可提供验证和证明您的全新设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。
特点
DPOJET：全面灵活的测量工具
SDLA：强大全面的工具，用于分析和补偿串行数据链路中的信号影响
简单而广泛的 PAM4 分析 – 无需外部 CR
支持完整的 Gen3/Gen4+ 标准
自动一致性测试可获得完整、可靠且可重复的结果
功能强大的调试工具可迅速发现/解决设计挑战
型号 | 说明 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 |
DPO72304SX | 单台设备 | 23 GHz | 100 GS/s，50 GS/s | 62.5M 点 - 1G 点 | 2 通道为 23 GHz，4 通道为 23 GHz |
DPO73304SX | 单台设备 | 33 GHz | 100 GS/s，50 GS/s | 62.5M 点 – 1G 点 | 33 GHz 时为 2，23 GHz 时为 4 |
DPO75002SX | 单台设备 | 50 GHz | 200 GS/s，100 GS/s | 62.5M 点 - 1G 点 | 50 GHz 时为 1，33 GHz 时为 2 |
DPO77002SX | 单台设备 | 70 GHz | 200 GS/s，100 GS/s | 62.5M 点 – 1G 点 | 70 GHz 下为 1，33 GHz 下为 2 |
DPS73308SX | 双单元系统 | 33 GHz | 100 GS/s，50 GS/s | 62.5M 点 – 1G 点 | 33 GHz 时为 4 通道，23 GHz 时为 8 通道（屏幕上最多显示 4 组数据，其他数据通过程序界面显示） |
DPS75004SX | 双单元系统 | 50 GHz | 200 GS/s，100 GS/s | 62.5M 点 - 1G 点 | 50 GHz 下为 2，33 GHz 下为 4 |
DPS77004SX | 双单元系统 | 70 GHz | 200 GS/s，100 GS/s | 62.5M 点 – 1G 点 | 70 GHz 下为 2，33 GHz 下为 4 |
高带宽光探头 | ||
Datasheet Link | 探头 | 说明 |
DPO7OE1 | 33 GHz，单模/多模，光探头，适用于 MSO/DPO70000 实时示波器。 波长范围：750nm - 1650nm | |
DPO7OE2 | 59 GHz，单模，光探头，适用于 MSO/DPO70000 实时示波器。 波长范围：1200nm - 1650nm | |
低压差分探头 | ||
Datasheet Link | 探头 | 说明 |
P7504 | 4GHz TRIMODE 差分探头 | |
P7506 | 6GHz TRIMODE 差分探头 | |
P7508 | 8GHz TRIMODE 差分探头 | |
P7513A | 13GHz TRIMODE 差分探头 | |
P7516 | TRIMODE 差分探头。 产品附带可追溯校准标准证明。 | |
P7520A | TriMode 差分探头 | |
P7625 | 25 GHz 低噪 TRIMODE 探头，与附件同箱 | |
P7633 | 33 GHz 低噪 TRIMODE 探头，与附件同箱 | |
P7708 | 8 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口 | |
P7713 | 13 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口 | |
P7716 | 16 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口 | |
P7720 | 20 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口 | |
隔离探头 | ||
Datasheet Link | 探头 | 说明 |
TIVH02 | IsoVu 光隔离差分探头，200 MHz，TekVPI，3 m 电缆，包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部 | |
TIVH02L | IsoVu 光隔离差分探头，200 MHz，TekVPI，10 m 电缆，包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部 | |
TIVH05 | IsoVu 光隔离差分探头，500 MHz，TekVPI，3 m 电缆，包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部 | |
TIVH05L | IsoVu 光隔离差分探头，500 MHz，TekVPI，10 m 电缆，包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部 | |
TIVH08 | IsoVu 光隔离差分探头，800 MHz，TekVPI，3 m 电缆，包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部 | |
TIVH08L | IsoVu 光隔离差分探头，800 MHz，TekVPI，10 m 电缆，包括 50X(MMCX50X) 和 500X(SQPIN500X) 端部 | |
TIVM1 | IsoVu 光隔离差分探头，1 GHz，TekVPI，3 m 电缆，包括 5X(IVTIP5X) 和 25X(IVTIP25X) 端部 | |
TIVM1L | IsoVu 光隔离差分探头，1 GHz，TekVPI，10 m 电缆，包括 5X(IVTIP5X) 和 25X(IVTIP25X) 端部 | |
产品技术资料 | 附件 | 说明 |
DPO7AFP | 辅助前面板 | |
DPO7RFC1 | 相位匹配电缆对，67 GHz，1.85mm，公头至公头，24 | |
DPO7RFC2 | 稳定相位同轴电缆，67 GHz，1.85mm，公头至公头，24 | |
DPO7RFC3 | 稳定相位同轴电缆，67 GHz，1.85mm，公头至公头，36 | |
DPO7RFK1 | RF 衰减器套件；每套 1 个 3dB、6dB、10dB、20dB 衰减，67 GHz，1.85mm | |
DPO7RFK2 | RF 信号路径套件；每套 1 个 3dB、6dB、10dB、20dB 衰减，每套 1 个 V(m)-V(m)、V(m)-K(f)、V(f)-K(m)、V(f)-K(f) 适配器，(1) DC 块，67 GHz，1.85mm | |
DPO7RFK3 | RF 通道时序相差校正套件；(1) 精密电源分路器，DC 至 65 GHz，1.85mm，母头 x 3，(1) V(m)-V(m) 适配器，67 GHz，1.85mm | |
DPO7USYNC1M | DPO70000SX 多单元同步电缆；1 米长 | |
DPO7USYNC2M | DPO70000SX 多单元同步电缆；2 米长 | |
Opt. SSD | 增加固态硬盘 | |
Opt. SSD | 增加固态硬盘 |
